衡臣烤漆房產品系列
----追求ZUI高品質。
2021-22年新款

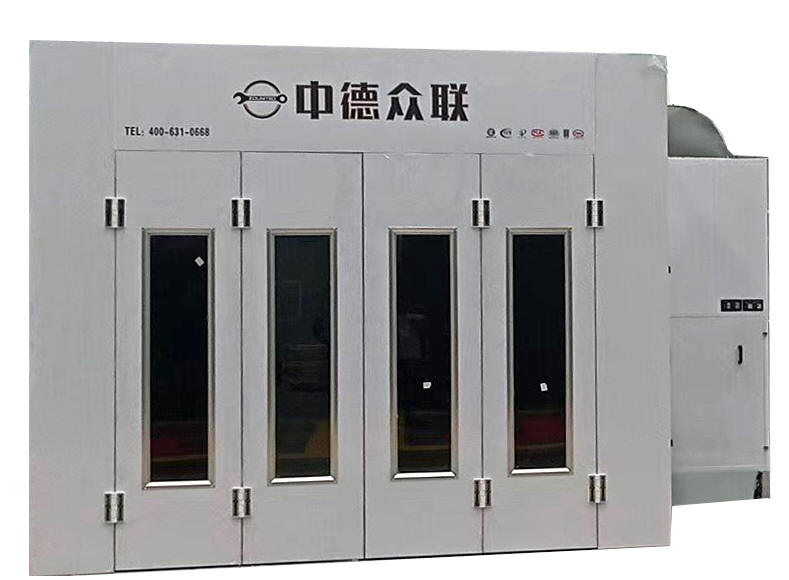

ZD-F901H 產品圖片：
產品特點：
側置或后置排風，硫氧鎂板，四扇鋁合金包邊方型玻璃大門鈑金大門，石墨烯云母加熱板（大板），配內外斜1米地臺，305格柵14塊，不銹鋼圍板。配4-82/6.3E系列11kw渦輪離心排風機1臺，帶1.2活性炭環保，加大集氣箱，延長耗材更換時間。不銹鋼圍板，305格柵。觸摸屏控制，帶耗材更換提醒。防爆照明，配廢氣濃度報警裝置
1：墻體彩涂板為定制雪白，增加照光度。填充材料為硫氧鎂板（符合消防要求），兩側加防撕裂龍骨。
2:
無送風，一臺11KW離心風機，保證房內風量和風速
3：高強度手工鈑金門，確保不下沉，不變形
4：此房型適合縱深長，寬度窄的工位。
5：不銹鋼地臺圍板，確保地臺使用壽命十年以上。
6：內斜1米外斜1米坡設計，可節約用戶使用場地，低門檻進車更方便，不易掛車輛底盤。整體上車板，有效縮短轉彎半徑，更安全。
其他細節：
ZD-F901H型技術參數：
|
加熱方式 |
石墨烯云母加熱板 |
|
外徑尺寸 |
9200×4000×3370（ L*W*H）含主機及上車板 |
|
內徑尺寸 |
6900×3900×2650（
L*W*H） |
|
電壓、頻率 |
380v50HZ |
|
發生房位置 |
后置排風 |
|
大門參數 |
3000×2600（W*H）四扇手工鈑金大門。每扇大門內外板采用0.8mm彩板成型，內外覆保護膜減少表面刮痕，門內四周用1.2鍍鋅龍骨拼焊，固定合頁處采用6mm冷軋鋼板作為預埋件焊在龍骨上，保證大門不下垂，采用180*120厚度15mm的鋁模合頁，既保證強度又美觀大氣。觀察窗采用內高溫橡膠密封條，5mm鋼化方形玻璃，保證安全不傷人。門內填充18KG阻燃EPS材料和門板膠合保證整體平整度。 |
|
逃生門/顏色 |
680*1800（W*H）1扇 特制2mm厚鋁合金包邊，保證既密封又不變形。 |
|
墻體材料
/顏色 |
后墻體50mm防火硫氧鎂板彩鋼復合板
，鐵皮厚度雙面0.326mm,硅巖密度80KG，兩側加龍骨。左右兩側墻體采用50mm厚1.2不銹鋼板成型做框架，折彎角處刨槽加工處理使拼縫更美觀，內鑲嵌雙層8+8鋼化中孔夾膠玻璃做墻體，墻體之間用凹凸型插口，密封膠密封。 |
|
頂板 |
采用鍍鋅折彎頂板，鐵皮厚度0.8 |
|
地臺 |
不銹鋼圍板結構，兩道熱浸鍍鋅30*5mm鋼格柵14塊，三道3mm防滑板，表面靜電噴涂，承重托架為40*80方管框架結構。 |
|
上車板 |
內斜一米外斜一米 |
|
照明 |
全部采用節能LED防爆照明；頂部8組，每組：3X16W,從內部打開維修，燈箱采用0.8鍍鋅板剪折，表面靜電噴涂，鋪設不銹鋼反光板，使整體光照度提高40%, |
|
送風機 |
無送風 ，負壓式結構； |
|
排風機 |
鹽城恒康YDW系列離心風機1臺，功率11KW，風量：18000m3/h-20000m3/h; |
|
加熱系統 |
石墨烯云母加熱板（大板） |
|
電控系統 |
觸摸屏控制，帶耗材更換提醒
配500*700mm電控柜，電控柜面板采用1.5mm厚鐵板，表面靜電噴涂，采用國內知名品牌德力西電器，設總控，風機，照明均為獨立斷路器控制，并設照明開關、噴漆開關和工作指示燈，升溫噴漆、烤漆溫度控制、時間設定控制、緊急停止控制，每兩組烤燈為一個獨立控制。風機設熱過載保護裝置。配房內控制風機防爆開關。 |
|
空氣凈化系統 |
進風過濾棉為上海常博優質過濾棉，有效過濾大于10微米的灰塵;頂部高效過濾棉為上海常博廠CC-600G頂部亞高效過濾棉，有效過濾大于5微米的灰塵。TSP值：≤1.4mg/m3; |
|
廢氣處理 |
配廢氣濃度報警裝置
配G4型漆污吸附和光氧催化裝置，
加大集氣箱，延長耗材更換時間，。房內第一道為玻璃纖維棉吸附，鋪設鋼格柵底部；光氧柜體內第一道又配有中效過濾棉過濾，第二道采用活性炭袋式過濾器；第三道3kw光氧催化，第四道采用蜂窩狀活性炭吸附，符合《大氣污染物綜合排放標準》，配7.5kw防爆離心式風機，有效杜絕排風機起火 |
|
排風管道
配置 |
標準配置3直1彎。700*700*910mm，采用0.8鍍鋅板機制成型。 |
|
顏色 |
顏色：灰色、白色 |
|
序號 |
型
號 |
市場價/元 |
區別 |
|
1 |
ZD-F901H |
89000 |
四面
防火板墻體 |
包裝細節：
基本常識
為什么要用負壓方式的烤漆房
I：環保發展的要求：
目前環保要求所有烤漆房里噴漆后漆霧不準直排，必須安裝油漆處理裝置，傳統的烤漆房一般是加裝這些裝置然后去做檢驗報告，檢驗合格后才能使用。
II：傳統烤漆房的弊端：
傳統烤漆房沒有環保裝置，通過壓力就可以把油漆往外直排。加裝環保設備后，傳統烤漆房在使用一段時間必須更換過濾耗材，否則容易堵住通風口，很多修理廠由于忘記更換或者為省錢超時間沒更換，傳統烤漆房通常是由2個正向壓力的風機進風，當排風不暢的情況下，風就從小門里出去，導致小門關不上，有的修理廠就干脆讓小門開著，導致整個車間都是油漆，人都呆不住，嚴重影響修理工的身心健康；有的把小門調的很緊，風壓就會擠壞墻板底座以及頂板，一旦開裂就導致整個車間都是油漆霧氣。
III：負壓烤漆房將成主流：
通過考察傳統烤房加裝環保設備運營一年的情況分析，油漆漆霧排不出去，烤漆房開裂，內有渦旋灰塵大，車間油漆味越來越重困擾著很多修理廠員工和老板，目前很多修理廠了解到基本都是這種問題，中德眾聯負壓烤漆房能解決以上問題，今后負壓烤漆房將淘汰傳統烤漆房，成為主流產品，中德眾聯2016年就在一直在研發并實驗此烤房，到2017年開始推廣使用。負壓烤漆房采用風機后置，頂部做特別處理，是風向從前到后，整個風力很大，如果環保裝置堵住了，ZUI多風力小一點，不會對烤漆房造成傷害，還可以解決烤漆房空氣渦旋問題，灰塵不會上揚，中德眾聯負壓烤漆房采用硅巖板，是新型的防火材料，強度高，不怕水不怕火，重量也不會太大。
IV：負壓烤漆房適用于水性漆，不用在花大價錢購置水性漆吹風裝置。
V：負壓烤漆房的安裝目前適用于風機后置式款，其他款式后期推出。
|
