衡臣烤漆房產品系列
----追求ZUI高品質。
2021年升級版
HCF100G F200G.F300G 產品圖片：
產品特點：
該產品滿足消防和環保以及安監驗收要求
產品特點
1：整體效果豪華上檔次：右面和前面墻體采用不銹鋼透明雙層夾膠鋼化落地玻璃，豪華彰顯檔次，符合透明化現代化管理。并且容易清理，始終保持全新感覺。后面和左面墻體為防火硅巖板（防火消防要求），兩側加防撕裂龍骨，強度大大超過巖棉板。
2:
通風效果更佳：ZUI先進的通風設計，利用空氣動力學原理，利用排風機的引力從頂部進風，后部排風。此設計優點是風速比傳統噴漆房快一倍以上，噴漆時產生的漆污更有導向性的從房內排走。
3：比傳統噴漆房更節能：傳統噴漆房在噴漆時的風機能耗一般是15-16kw，本設備只要6kw，每小時可節能10度電，正常維修廠噴漆房的噴漆時間每天按5個小時計算，則可節能50度電，每月可節約電能1500度，年可節約18000度。
4：可延長耗材更換周期：傳統噴烤漆房加裝環保設備后，一旦耗材不及時更換，會引起房內內壓過大，容易產生渦旋，使漆污霧在噴好的車身表面，產生麻點，并且壓力過大導致房體漏風，有害氣體泄漏在車間，污染車間環境。本設備采用負壓設計，確保杜絕上述現象，并且可延長耗材使用壽命一倍以上。
5：配可拉伸紅外烤漆燈：左右上下360度旋轉，可有效控制烤燈與車身之間的距離，使烤漆質量大幅提高，特別是板塊烤漆，靈活性更佳。
6：不銹鋼地臺圍板：確保地臺使用壽命十年以上。
7：上車更輕松：內斜1米外斜1米坡設計，可節約用戶使用場地，低門檻進車更方便，不易掛車輛底盤。整體上車板，有效縮短轉彎半徑，更安全。
8：既安全又環保：配G4型漆污吸附和光氧催化裝置，房內第一道為玻璃纖維棉吸附，鋪設鋼格柵底部；光氧柜體內第一道又配有粗效過濾棉過濾，第二道采用活性炭袋式過濾器；第三道3kw光氧催化，第四道采用蜂窩狀活性炭吸附，符合《大氣污染物綜合排放標準》，配5.5kw防爆離心式風機，有效杜絕排風機起火
9: 此房已經滿足做水性油漆噴涂了，無需增加水性漆送風系統
側置或后置排風，三面巖棉板，前面四扇不銹鋼黑鈦金落地玻璃大門，玻璃采用雙層中孔夾膠鋼化玻璃。外掛式烤燈（雙開門），配內外斜1米地臺，305格柵14塊，不銹鋼圍板。配YDW系列11kw雙進風離心排風機1臺,帶G4光氧和活性炭環保，加大集氣箱，延長耗材更換時間。
技術參數
|
加熱方式 |
鹵素短波紅外線電加熱(網狀防護罩，外掛式） |
|
外徑尺寸 |
8200×4000×3370（
L*W*H） |
|
內徑尺寸 |
6900×3900×2650（
L*W*H） |
|
電壓、頻率 |
380v50HZ |
|
排風口位置 |
左右側任選。 |
|
大門參數 |
3000×2600（W*H）四扇手工不銹鋼大門。每扇大門門框采用1.2mm不銹鋼黑鈦金材料加工成型，。門框內四周用2mm方管龍骨拼焊，固定合頁處采用6mm冷軋鋼板作為預埋件焊在龍骨上，保證大門不下垂，采用180*120厚度15mm的鋁模合頁，既保證強度又美觀大氣。觀察窗采用雙層中孔夾層8mm厚鋼化玻璃，保證安全不傷人 |
|
逃生門/顏色 |
680*1800（W*H）1扇 特制2mm厚鋁合金包邊，保證既密封又不變形。 |
|
墻體材料
/顏色 |
后墻體50mm防火硅巖彩鋼復合板
，鐵皮厚度雙面0.326mm,硅巖密度80KG，兩側加龍骨。左右兩側墻體采用50mm厚1.2不銹鋼板成型做框架，折彎角處刨槽加工處理使拼縫更美觀，內鑲嵌雙層8+8鋼化中孔夾膠玻璃做墻體，墻體之間用凹凸型插口，密封膠密封。
ZD-F100G 三面硅巖板墻體，其他為不銹鋼玻璃
ZD-F200G 二面硅巖板墻體，其他為不銹鋼玻璃
ZD-F300G 后墻一面硅巖板墻體，其他為不銹鋼玻璃 |
|
頂板 |
采用鍍鋅折彎頂板，鐵皮厚度0.8 |
|
地臺 |
鍍鋅圍板結構，兩道熱浸鍍鋅30*5mm鋼格柵14塊，三道3mm防滑板，表面靜電噴涂，承重托架為鍍鋅板成型框架結構。 |
|
上車板 |
3000mm*1000mm的整體防滑板，3mm花紋板制作，表面靜電噴涂 |
|
照明 |
全部采用節能LED照明；頂部8組，每組：3X16W,從內部打開維修，燈箱采用0.8鍍鋅板剪折，表面靜電噴涂，鋪設不銹鋼反光板，使整體光照度提高40%,
可選防爆燈（加3000元） |
|
送風機 |
無 |
|
排風機 |
鹽城恒康YDW系列防爆離心風機1臺，功率11KW，合計風量：2000m3/h-25000m3/h;
可選防爆風機（加1500元）
|
|
加熱系統 |
配可拉伸紅外烤漆燈：左右上下360度旋轉，可有效控制烤燈與車身之間的距離，使烤漆質量大幅提高，特別是板塊烤漆，每組烤燈可獨立控制，靈活性更佳。配鹵素短波鍍金紅外線燈管輻射加熱，配置10組烤燈，每組3支燈管，功率為1.0kw;總功率為30kw；配防護柵罩，雙開門。外掛固定式安裝
|
|
電控系統 |
配500*700mm電控柜，電控柜面板采用1.5mm厚鐵板，表面靜電噴涂，采用國內知名品牌德力西電器，設總控，風機，照明均為獨立斷路器控制，并設照明開關、噴漆開關和工作指示燈，升溫噴漆、烤漆溫度控制、時間設定控制、緊急停止控制，每兩組烤燈為一個獨立控制。風機設熱過載保護裝置。 |
|
空氣凈化系統 |
進風過濾棉為上海常博優質過濾棉，有效過濾大于10微米的灰塵;頂部高效過濾棉為上海常博廠CC-600G頂部亞高效過濾棉，有效過濾大于5微米的灰塵。TSP值：≤1.4mg/m3; |
|
廢氣處理 |
配G4型漆污吸附和光氧催化裝置，加大集氣箱，延長耗材更換時間，房內第一道為玻璃纖維棉吸附，鋪設鋼格柵底部；光氧柜體內第一道又配有粗效過濾棉過濾，第二道采用活性炭袋式過濾器；第三道3kw光氧催化，第四道采用蜂窩狀活性炭吸附，符合《大氣污染物綜合排放標準》，配11kw防爆離心式風機，有效杜絕排風機起火 |
|
機柜材料及裝置方式 |
排風機柜采用方管框架，單層1.0鍍鋅蒙板靜電噴涂。
|
|
排風管道
配置 |
標準配置3直一彎。700*700*910mm，采用0.8鍍鋅板機制成型。 |
|
顏色 |
顏色：可選紙白，灰，藍，紅 |
其他細節：
|
序號 |
型
號 |
市場價/元 |
區別 |
|
1 |
ZD-F100G |
69000 |
三面硅巖板墻體 |
|
2 |
ZD-F200G |
79000 |
二面硅巖板墻體 |
|
3 |
ZD-F300G |
89000 |
后墻一面硅巖板墻體 |
包裝細節：
基本常識
為什么要用負壓方式的烤漆房
I：環保發展的要求：
目前環保要求所有烤漆房里噴漆后漆霧不準直排，必須安裝油漆處理裝置，傳統的烤漆房一般是加裝這些裝置然后去做檢驗報告，檢驗合格后才能使用。
II：傳統烤漆房的弊端：
傳統烤漆房沒有環保裝置，通過壓力就可以把油漆往外直排。加裝環保設備后，傳統烤漆房在使用一段時間必須更換過濾耗材，否則容易堵住通風口，很多修理廠由于忘記更換或者為省錢超時間沒更換，傳統烤漆房通常是由2個正向壓力的風機進風，當排風不暢的情況下，風就從小門里出去，導致小門關不上，有的修理廠就干脆讓小門開著，導致整個車間都是油漆，人都呆不住，嚴重影響修理工的身心健康；有的把小門調的很緊，風壓就會擠壞墻板底座以及頂板，一旦開裂就導致整個車間都是油漆霧氣。
III：負壓烤漆房將成主流：
通過考察傳統烤房加裝環保設備運營一年的情況分析，油漆漆霧排不出去，烤漆房開裂，內有渦旋灰塵大，車間油漆味越來越重困擾著很多修理廠員工和老板，目前很多修理廠了解到基本都是這種問題，中德眾聯負壓烤漆房能解決以上問題，今后負壓烤漆房將淘汰傳統烤漆房，成為主流產品，中德眾聯2016年就在一直在研發并實驗此烤房，到2017年開始推廣使用。負壓烤漆房采用風機后置，頂部做特別處理，是風向從前到后，整個風力很大，如果環保裝置堵住了，ZUI多風力小一點，不會對烤漆房造成傷害，還可以解決烤漆房空氣渦旋問題，灰塵不會上揚，中德眾聯負壓烤漆房采用硅巖板，是新型的防火材料，強度高，不怕水不怕火，重量也不會太大。
IV：負壓烤漆房適用于水性漆，不用在花大價錢購置水性漆吹風裝置。
V：負壓烤漆房的安裝目前適用于風機后置式款，其他款式后期推出。

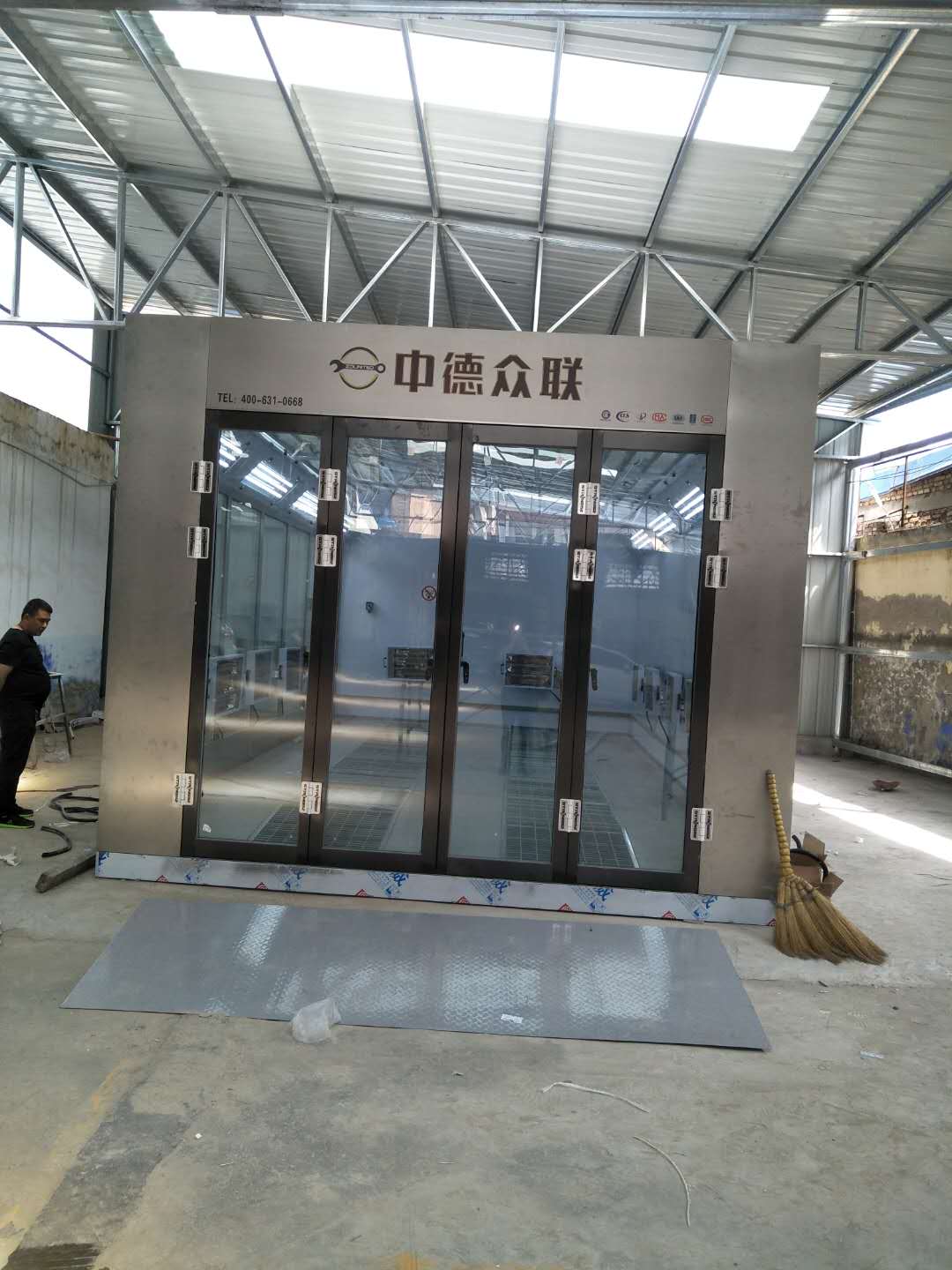

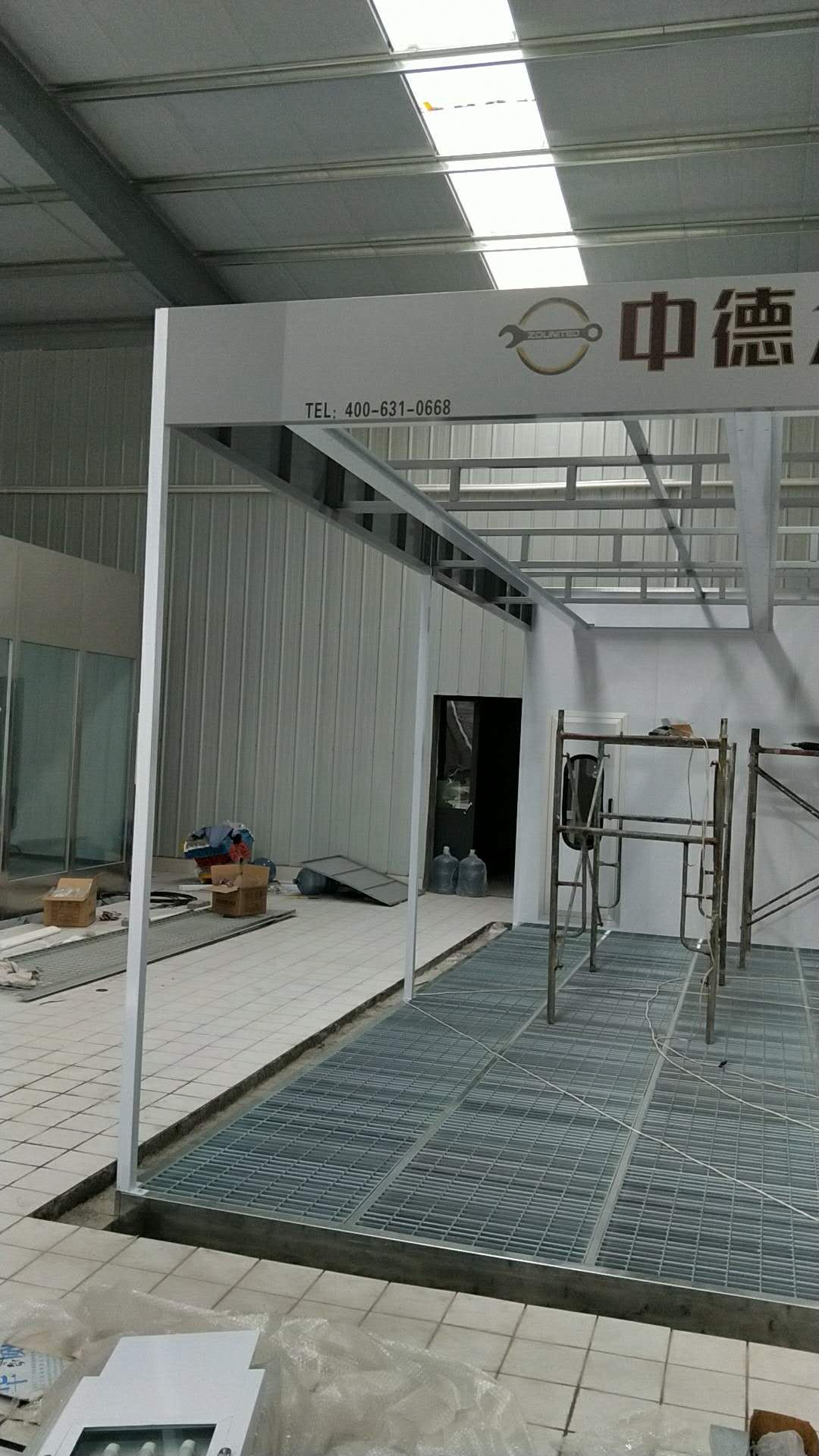

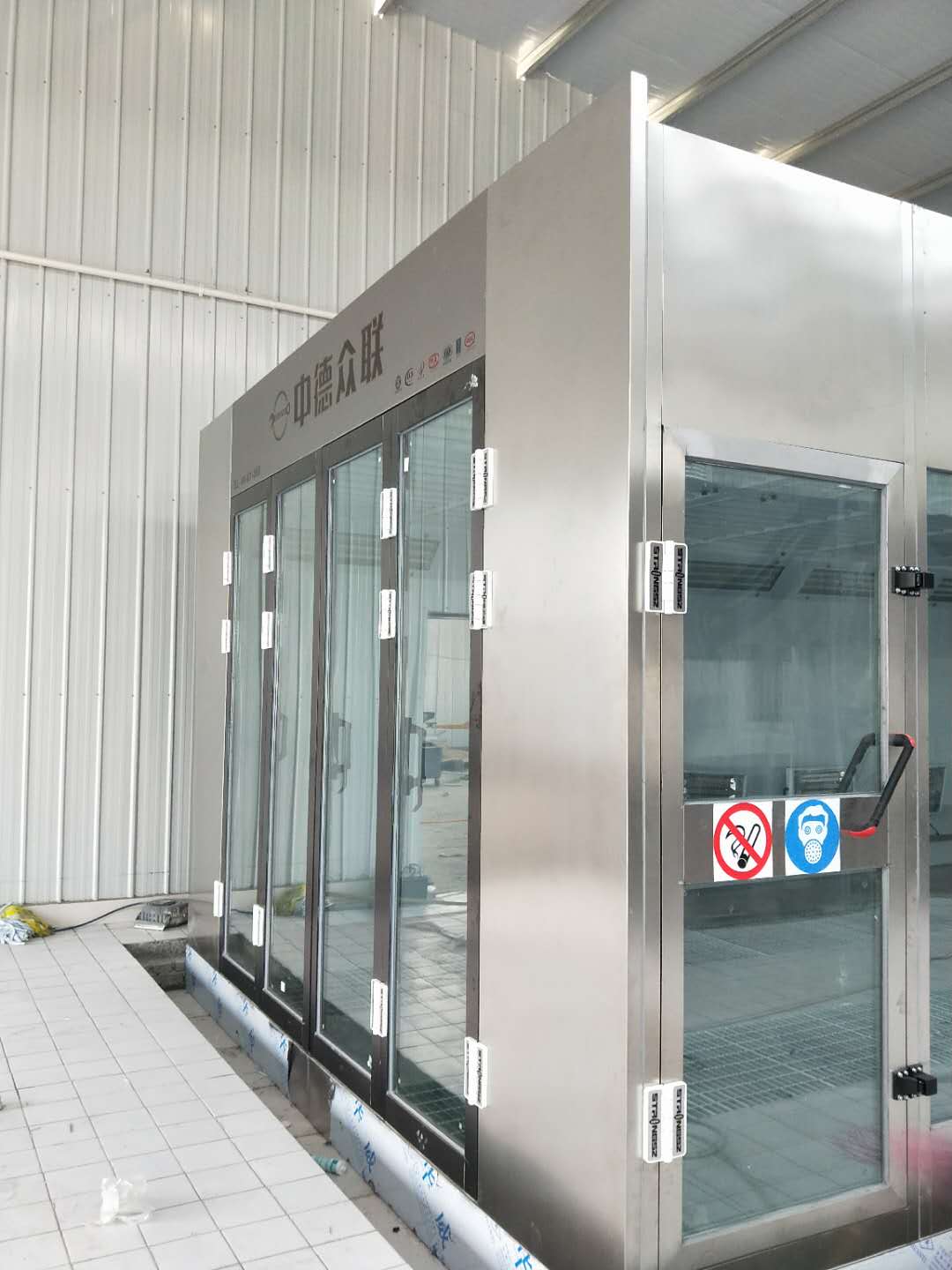

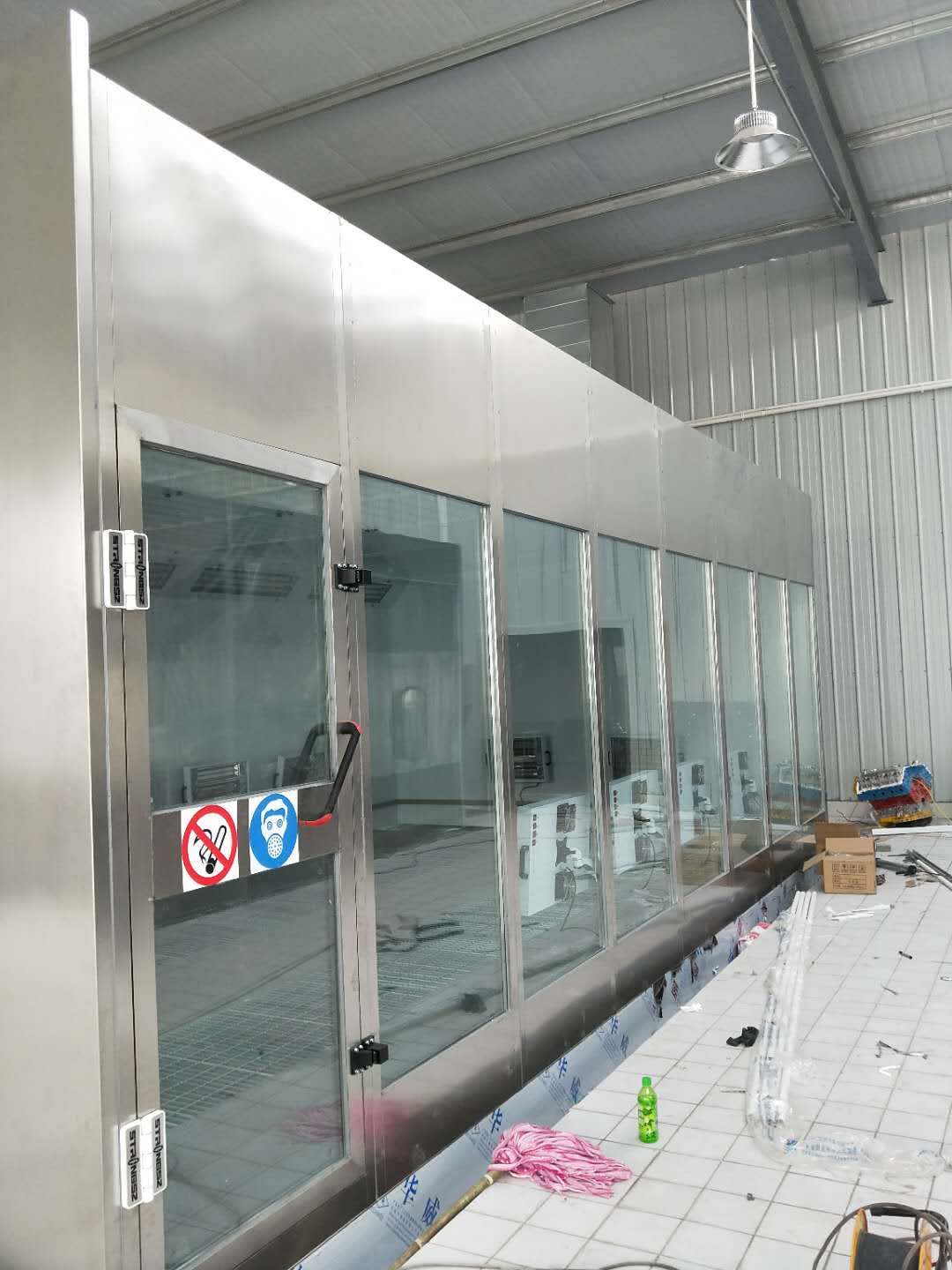

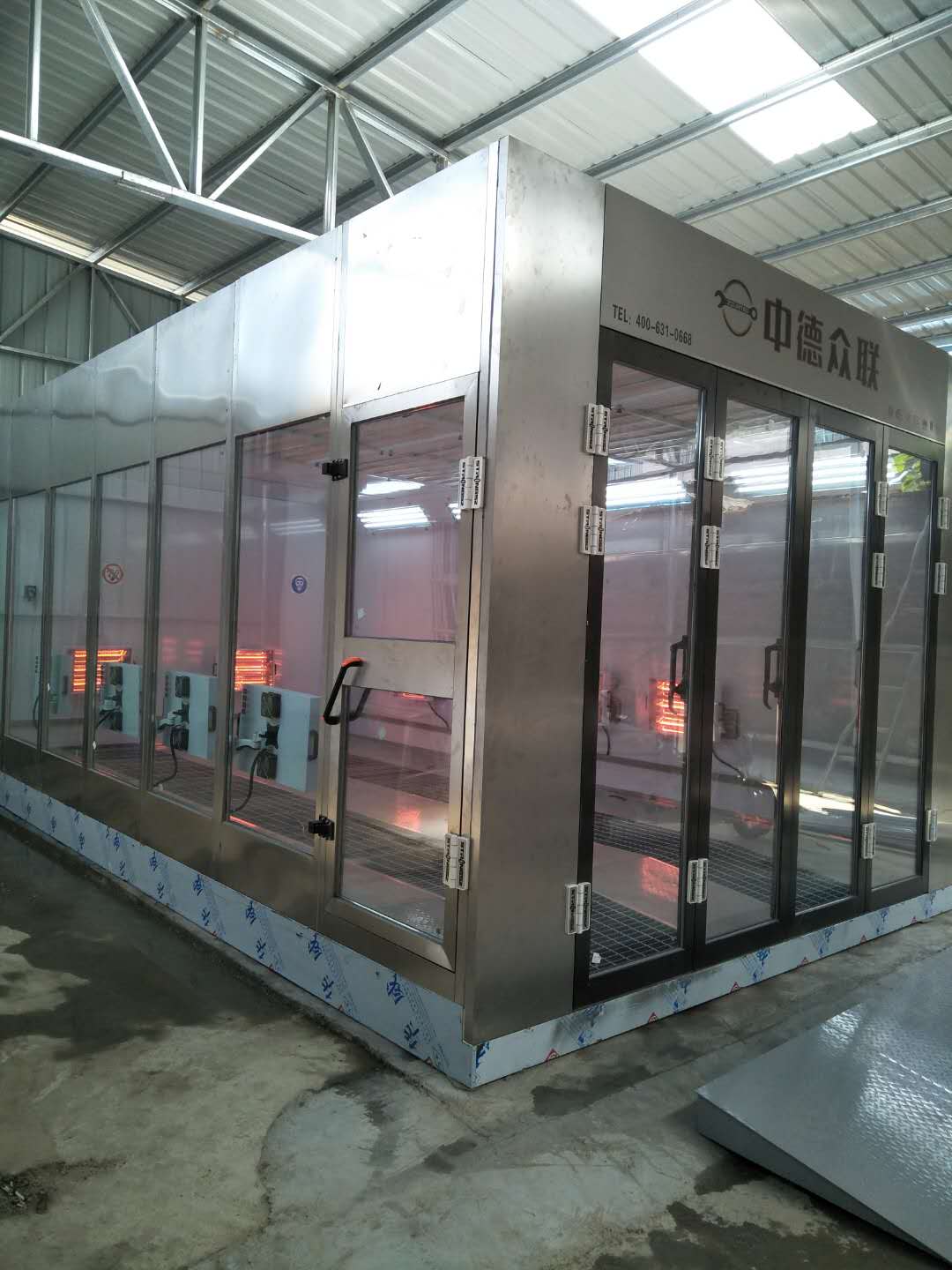

HCF200G產品實際圖片
|
